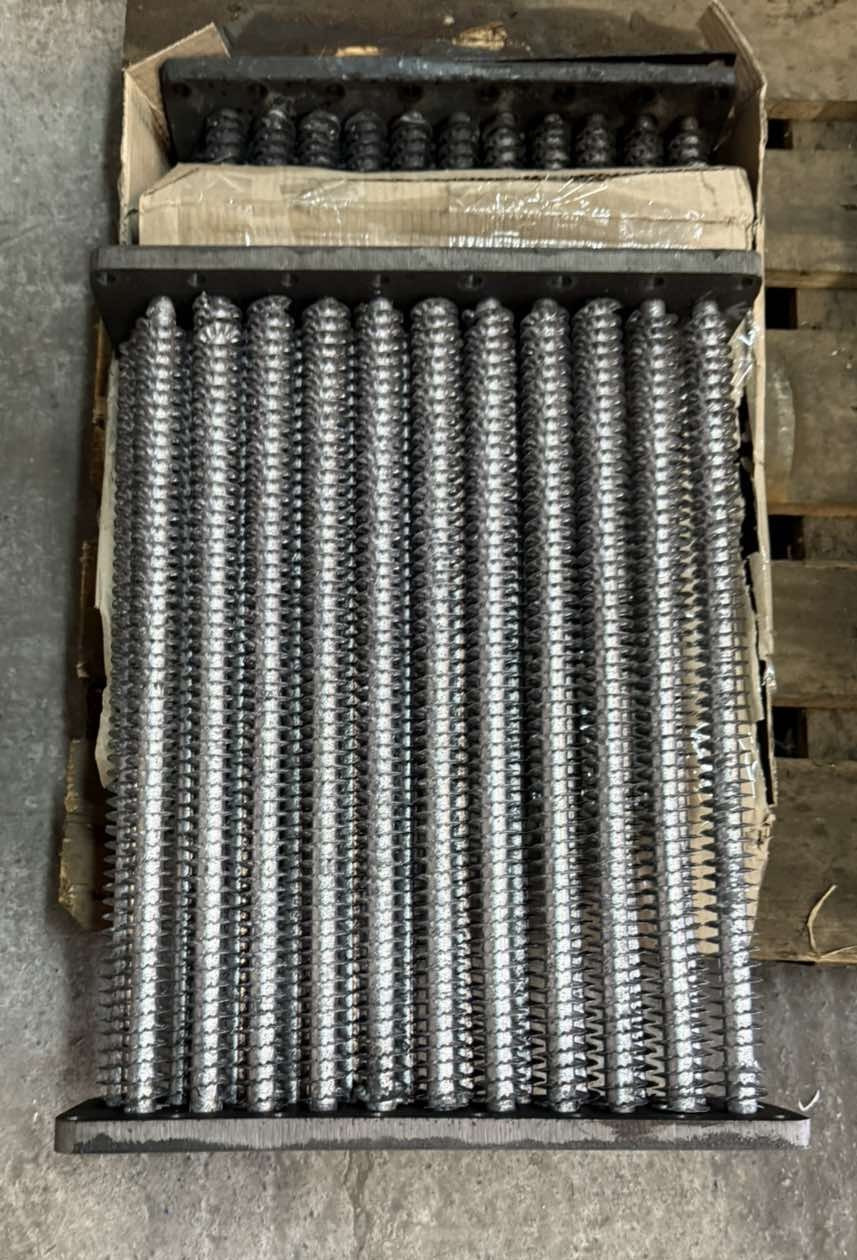

Секція радіатора КТ-6 34.10.01.00-003СБ (КТ6.10.001СБ)

екція радіатора компресора КТ-6 (КТ-7; КТ-6Ел) КТ-6 34.10.01.00-003СБ (КТ6.10.001СБ) є складовою холодильника компресора. Основою призначення секції радіатора є охолодження трубками, що проходить.
Секція радіатора складається з наступних деталей:

Фланець холодильника нижній
Фланець холодильника верхній
Трубка холодильника (у зб.) – 22шт.

Виливок фланця холодильника нижнього та верхнього проводиться з чавуну марки СЧ15-СЧ20. При механічній обробці та свердлінні отворів допускається відхилення на крок та будь-яку суму кроків ±0,15. Трубка холодильника виконується шляхом навивки пакувальної стрічки на поверхню деталі. Припаювання стрічки до трубки проводиться методом гальванізації припою марки 4 ПОС. Допускається виготовлення методом поперечно-гвинтової прокатки з алюмінію марки АД1 ГОСТ 18482-79. Складання секції радіатора відбувається методом розвальцювання кінців труби в отворах фланця. Якість збирання радіаторної секції перевіряється на щільність з'єднань у водяній ванні під тиском стисненого повітря 6 кгс/см². Вага деталі 14,8 кг. Форма оплати БУДЬ-ЯКА.
